图纸通

图纸通是一款有二维、三维图纸模型的图纸实用型软件。在软件上你可以看CAD图纸，还可以进行编辑、批注、测量等操作，软件兼容多格式，让你看图没烦恼。对于图纸还可以分享给自己的组员或是客户，还可以上传云端，不必担心会出现图纸泄露等问题，平台有高端的加密技术，为用户的隐私保驾护航。

软件介绍

1、手机便捷看图：图纸通支持40多种3D模型、CAD图纸的手机在线浏览，通过图纸通，可以直接打开查看微信、QQ、钉钉、企业微信中所接收到的图纸。支持SolidWorks、Creo、STEP、IGES、STL、DWG等。

2、强大的交互功能：提供强大的3D模型和CAD图纸的图形查看、交互功能，可进行多角度查看产品3D模型外观结构、BOM信息、PMI信息、测量等

3、批注、评论图纸：可以对3D模型和2D图纸进行批注及评论留言说明，进行专业技术沟通

4、安全的分享图纸：可以将手机或电脑本地3D模型和CAD图纸一键分享给他人，提供【公开】和【加密】分享。

5、全面的图纸管理：提供个人及团队的【图纸网盘】功能，将上传的3D模型和CAD图纸和技术文档进行分类管理、存储、共享。

6、高效的项目协作：可创建项目组，与项目成员基于图纸和技术文档进行技术沟通。

主要功能

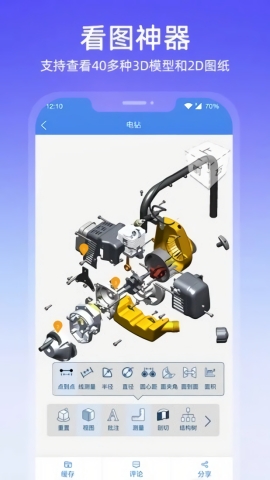

1、手机便捷看图

图纸通支持40多种3D模型、CAD图纸的手机在线浏览，通过图纸通，可以直接打开查看微信、钉钉、企业微信中所接收到的图纸，也可以直接打开查看存放在手机本地或电脑本地中的图纸。 支持SolidWorks、Creo、NX、CATIA、Inventor、Solid Edige、STEP、IGES、STL、DWG、DXF、DGN等40多种CAD图纸和3D模型格式。

图纸通支持打开sldprt;sldasm;prt;prt;asm;asm;par;psm;ipt;iam;catpart;catproduct;cgr;model;exp;session;x_t;xmt_txt;x_b;xmt_bin;p_b;xmp_bin;p_t;xmp_txt;sat;sab;asat;asab;igs;iges;stp;step;stpz;stpx;jt;xcgm;3dm;3dxml;stl;obj;3mf;vda等3D图纸文件格式。dwg;dxf;pdf;dgn;exb等2D图纸文件格式。pdf;bmp;jpg;jpeg;png;gif;doc;docx;docm;xls;xlsx;xlsb;xlsm;ppt;pptx;pptm等文档格式。

2、强大的浏览交互功能

提供强大的3D模型和2D图纸查看交互操作功能，可进行多角度、全方位查看产品3D模型外观结构和内部结构，可查看3D模型的BOM 信息、PMI信息，测量尺寸、包围盒、面积、体积、重量等各类参数。支持手机直接交互浏览3D模型和CAD图纸，提供：视角、剖切、结构树、测量、包围盒、PMI、爆炸、拖拽、平移、缩放、旋转等多种交互看图功能。

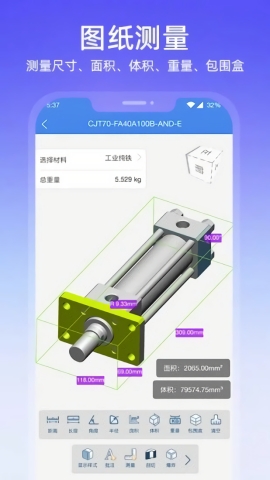

图纸通拥有强大【3D模型测量】功能：

距离测量：可以测量点到点、点到线、点到面、线到线、线到面、面到面、圆心距 、孔轴到点、孔轴到线、孔轴到面的距离。

长度测量：可以测量线段或曲线的长度，测量一个平面或曲面的周长。

角度测量：可以测量线夹角、面夹角、线面夹角等角度。

半径测量：可以测量圆孔、圆弧线、圆柱面、球面、球体的半径。

面积测量：可以测量平面或曲面的面积、还可以测量实体的表面积。

体积测量：可以测量单个实体的体积和模型的总体积。

重量测量：可以选择不同的材料来测量单个实体重量和总重量。

包围盒：可以测量模型的正交包围盒尺寸（最大长宽高尺寸）。

图纸通拥有强大【2D图纸测量】功能：

坐标测量：可以测量坐标

距离测量：可以测量点到点、点到线、线到线、线性测量、圆心距、圆心到点、圆心到线的距离

线段长度测量：可以测量线段或弧线的长度

连续长度测量：可以进行连续的长度测量

面积测量：可以测量面积

半径测量：可以测量半径

角度测量：可以测量线夹角、面夹角、线面夹角等角度。

设置比例：可以设置图纸的长宽比例

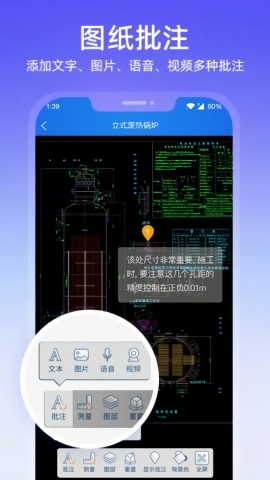

3、批注图纸

可以对3D模型和2D图纸进行批注及说明。

4、全面的图纸管理

提供【图纸网盘】功能，可上传文件，将上传的3D模型和CAD图纸和技术文档进行分类管理、存储。实现不同设备文件备份、共享、轻量化转换、随时随地预览。

5、专业的格式转换

支持不同文件格式之间的兼容互转，如【DWG版本互转】、【PDF转DWG】、【3D转STP】、【3D转STEP】等多种2D、3D格式转换功能。

6、丰富的专业工具

提供丰富的专业工具，满足从业人员的各种计算、测量等需求。包括有：【钣金展开】工具，【几何计算】工具等。

7、VIP版获取方式

新用户注册可免费试用VIP会员。

老用户邀请新用户注册，即可免费领VIP会员，多邀多得，上不封顶。

常见问题

怎么测量尺寸：

1、进入【应用】页面，点击【打开图纸】。

2、选择手机本地图纸打开或者从微信/QQ等软件打开。

3、进入图纸页面后，点击【测量】，测量功能需要开通VIP权限。

4、可测量的数据包括坐标、距离、线段长度、连续长度、面积、半径、角度，这里以距离为例。

5、选择【点到点】，选取测量点，显示测量距离。

怎样修改背景：

1、进入【应用】页面，打开图纸。

2、在图纸浏览页面，点击【背景色】，可以在黑到白的图卡中选择合适的背景色。

怎么下载文件：

1、进入【应用】页面，点击【图纸网盘】。

2、选择需要的文件，点击右侧的“...”，选择【缓存】。

3、需要注意的是会员用户才能下载文件，点击【前往购买】，支付会员费用即可下载文件。

软件截图
